XBSF型懸臂棒條篩
XBSF型懸臂棒條篩廣泛用于高爐燒結礦篩分中,為煉鋼發揮了重要的作用,與普通直線篩相比,懸臂篩篩分效率可達到85%以上,并且克服了其他類型振動篩篩板隨著使用時間的延續篩孔被磨大而造成返礦率超標的問題。我公司生產的懸臂棒條篩是在傳統棒條篩的基礎上,針對新型單層雙面懸臂棒條篩板的結構特點,通過對篩機的振動頻率、雙振幅、振動方向角、篩面傾角等運動參數的調整,使之與新型篩板有機結合在一起,設計出一種新型的懸臂棒條篩分機。

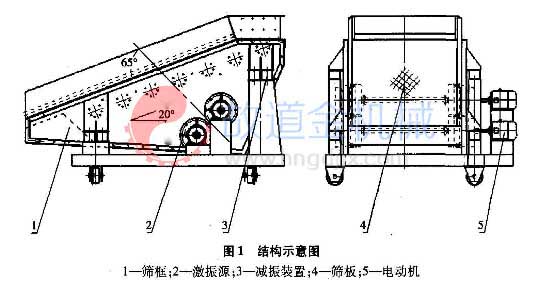

XBSF型懸臂棒條篩由篩框、激振器、減震裝置、篩板、電動機等組成(如圖示),激振器采用振動電機或電機拖動激振器組成,工作中偏心塊做反向旋轉,兩組振源之間產生相互追逐的力矩,該原理即我們常說的自同步原理,篩體在激振器的作用下做周期性往復運動,物料在篩面上做直線拋物運動,從而達到篩分與輸送的目的。

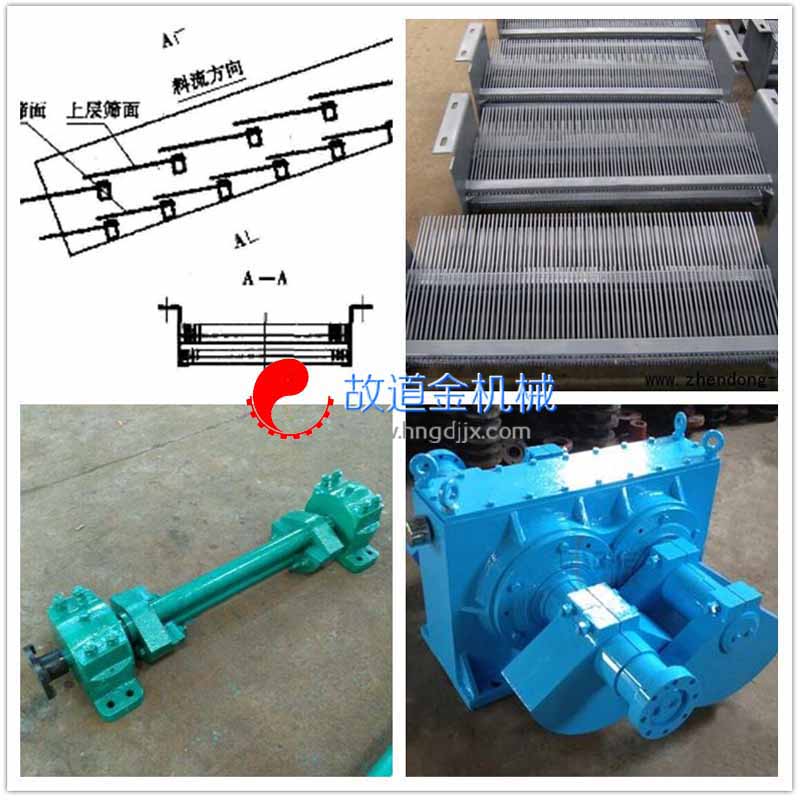

篩(shai)板作為(wei)懸臂棒(bang)(bang)條(tiao)篩(shai)的(de)(de)(de)核心,他的(de)(de)(de)使用效(xiao)果決(jue)定著(zhu)篩(shai)機(ji)的(de)(de)(de)整(zheng)體使用效(xiao)果。該類型篩(shai)機(ji)篩(shai)板由材質為(wei)彈(dan)簧鋼(gang)的(de)(de)(de)棒(bang)(bang)條(tiao)組成(cheng),一端(duan)固定,另一端(duan)懸空(kong),工作中棒(bang)(bang)條(tiao)懸空(kong)的(de)(de)(de)一端(duan)產(chan)生二次振動,起清理物料(liao)作用。棒(bang)(bang)條(tiao)可(ke)以做(zuo)成(cheng)單排(pai)或雙(shuang)排(pai)(下圖示展示的(de)(de)(de)為(wei)雙(shuang)排(pai)結構示意圖及(ji)照(zhao)片)。
懸臂篩篩網(wang)具有二次振(zhen)動效果(guo),篩網(wang)巧(qiao)妙的配有擊打裝(zhuang)置,結(jie)構設(she)計合理,篩孔(kong)的形(xing)狀、尺寸高頻變(bian)化,因此具有以(yi)下特(te)點:
1、篩(shai)網不堵孔、不卡料,篩(shai)分效率高達85%以(yi)上;
2、篩網(wang)耐(nai)磨(mo)性強,是梳齒的2倍;
3、返(fan)礦粉末中超顆粒量控制在10%左右;
4、填補了原(yuan)梳齒篩(shai)隨(sui)使用時間的(de)延長(chang)篩(shai)孔磨大,造成返礦中的(de)超粒急劇(ju)增加,導致的(de)資源浪費問(wen)題;
5、篩網(wang)更(geng)換方便,維修(xiu)簡單(dan)。
6、整機重量(liang)輕,是其他篩型的60%;
7、耗電(dian)低,是其他篩型(xing)的60%;
8、減少了篩分過程中細小顆粒的產生;
9、揚塵少,便于防塵。
打開包裝(zhuang)箱(xiang)(xiang)(xiang)或開始安(an)裝(zhuang)振動篩之前,應(ying)徹底檢(jian)查(cha)所提供(gong)的(de)說(shuo)明書和(he)圖紙。裝(zhuang)箱(xiang)(xiang)(xiang)單(dan)詳細地列明了各包裝(zhuang)箱(xiang)(xiang)(xiang)的(de)內(nei)容。在接收貨(huo)物之后,要(yao)檢(jian)查(cha)包裝(zhuang)箱(xiang)(xiang)(xiang)內(nei)的(de)物件,然后,重新(xin)密封(feng)包裝(zhuang)箱(xiang)(xiang)(xiang)以(yi)免(mian)箱(xiang)(xiang)(xiang)內(nei)物件損失或損壞(huai),只有當安(an)裝(zhuang)期間需(xu)要(yao)這些(xie)物件時,才再次開箱(xiang)(xiang)(xiang)。
材質(zhi)為橡(xiang)膠(jiao)或(huo)聚氨酯覆(fu)層的部件,例(li)如橡(xiang)膠(jiao)彈簧(huang),(當提供時),必須(xu)給予防(fang)護,以(yi)免(mian)遭受直接強烈光照,高溫,較大的晝夜溫度變化或(huo)機械性損壞。
無論使(shi)用何(he)種包裝(zhuang)材(cai)料,設(she)備均應放(fang)置在水平支(zhi)座或(huo)(huo)枕木上,避免直接接觸地面。對(dui)于短期(qi)存(cun)放(fang),應采用防水帆布覆蓋設(she)備;對(dui)于長期(qi)存(cun)放(fang),則要更結實耐用的材(cai)料覆蓋或(huo)(huo)存(cun)放(fang)于室內(nei)。
為便于運輸和現場(chang)安(an)裝,在運輸或安(an)裝振(zhen)動篩時可以(yi)卸(xie)下振動(dong)電機,或(huo)請(qing)廠家**技術人員進行(xing)現場指導。
檢查振動(dong)電機螺栓即(ji)是否(fou)完全緊固。
檢(jian)查篩板固定螺栓(shuan)的(de)緊(jin)(jin)固性(xing),并進一步對外露(lu)螺紋涂上油漆以便表(biao)明經過了檢(jian)查并且緊(jin)(jin)固正確。
參(can)考安裝圖,檢查篩(shai)板(ban)靜態傾斜度(要求(qiu)水(shui)平面(mian)處于5毫米(mi)范圍內(nei))。利用墊片(pian)墊在彈簧底板(ban)下面(mian)進行調(diao)平。
安裝振動電機時請務必核對以下安裝條(tiao)件(jian)
●振動電機(ji)環境溫度的正(zheng)常(chang)值,按(an)一般規定,是從-15℃至+40℃。如有超出范圍請再簽訂協議時注明(ming)。
●如果電動機安裝在通風(feng)很差(cha)的(de)室(shi)內,該室(shi)內的(de)環境溫度會高于規定的(de)溫度界限。要采取措(cuo)施(shi)保證室(shi)內的(de)充分通風(feng)。
●如果環境空氣中(zhong)含有灰塵,則會遇到(dao)下列問題,機體(ti)上聚集的很(hen)厚灰塵將減低冷(leng)卻效果,引起過熱。
●安裝位置(zhi)應無有(you)(you)害氣(qi)體或(huo)蒸(zheng)汽(qi)(例如易燃氣(qi)體)。如果(guo)安裝位置(zhi)存在有(you)(you)害氣(qi)體,則要采用特種(zhong)電(dian)動機。
運(yun)行
●參考接線和連(lian)接圖,檢查(cha)電源(yuan),繼電器,其它保護(hu)裝置和起動器的接線及相互(hu)連(lian)接狀(zhuang)況。
●檢(jian)查各接頭,保(bao)證其連(lian)接緊密,絕緣良好,引(yin)線連(lian)接位置正確并具有足夠間(jian)距。
●驗證電動機機體和終端(duan)箱接地正確(que)。
啟(qi)動
●當***次啟動(dong)電動(dong)機時,要進行無載運(yun)轉(zhuan)(zhuan),在連接負載之前,要保證(zheng)電動(dong)機運(yun)轉(zhuan)(zhuan)良好,無噪(zao)音,旋轉(zhuan)(zhuan)方向正確(que)。
●檢查(cha)供(gong)電(dian)(dian)(dian)(dian)電(dian)(dian)(dian)(dian)壓(ya)等(deng)于電(dian)(dian)(dian)(dian)動機(ji)的(de)額(e)定電(dian)(dian)(dian)(dian)壓(ya)。供(gong)電(dian)(dian)(dian)(dian)電(dian)(dian)(dian)(dian)壓(ya)的(de)容(rong)許偏差是額(e)定電(dian)(dian)(dian)(dian)壓(ya)的(de)+10%(當處于額(e)定頻(pin)率時(shi))。超過偏差將會引(yin)起繞組過熱(re)。
●電(dian)源頻(pin)率(lv)(lv)(lv)的(de)(de)容(rong)許(xu)偏(pian)差(cha)在(zai)+5%額定值的(de)(de)范圍內(當處于額定電(dian)壓(ya)時)。在(zai)電(dian)壓(ya)和頻(pin)率(lv)(lv)(lv)兩者都有偏(pian)差(cha)情況下,總的(de)(de)容(rong)許(xu)限值是10%,絕對值或(huo)雙偏(pian)差(cha)的(de)(de)和數,以百分率(lv)(lv)(lv)計算。
●振動電(dian)機能夠(gou)連續地二次起(qi)動,在(zai)正常負載條件(jian)下,電(dian)機開始處于正常工(gong)作溫度(du)。在(zai)電(dian)動機斷電(dian)30分(fen)鐘的冷卻期限(xian)之后,它能夠(gou)第(di)三次起(qi)動。
●如(ru)果驅動設(she)備(bei)具有較大的(de)慣性以(yi)致于(yu)延長了起(qi)(qi)(qi)動時(shi)間(起(qi)(qi)(qi)動時(shi)間異常(chang)地(di)長久),或者(zhe),不能順(shun)利地(di)完(wan)成起(qi)(qi)(qi)動,在(zai)起(qi)(qi)(qi)動時(shi)產生異常(chang)噪聲,則(ze)要與(yu)本公(gong)司取(qu)得聯系。
●可采用(yong)手(shou)感方式(shi)或(huo)采用(yong)振(zhen)幅牌(pai)來檢查(cha)振(zhen)動幅度。
●注意任何部件的松動情況,當振動篩的螺栓松動或其它部件松動時,不得進行操作,否則, 振動篩結構將會發生嚴重損壞。在調整松動部件之前,要根據現場安全規程,斷開振動篩電源并使振動篩停機。
●在設備*初運行50小時之后和此后每隔150小時運行之后,或按照本說明書的維護部分中的規定,檢查所有螺栓的緊固性。
●在設備*初連續運行的50小時期間,要經常地檢查振動電機的工作溫度,以便保證正確地選擇適合于工作溫度的潤滑油。
●振動電機達到其穩定的工作溫度大約需連續運行2小時以上。
●只有在斷開篩子驅動裝置和進料系統的電源之后,才可維修或清潔設備。切勿爬上正在運行的篩子。
●要遵循執行篩子的每日例行檢查和每隔150小時運行的系統檢查。
●振動電機的維護細節請參照振動電機使用說明書。
●作為一般指導要求,設備每運行150小時,必須檢查所有螺栓的緊固性。對于某些篩板結構,需要更經常的檢查。
●振動設備上緊固振動電機的安裝螺栓均采用雙螺母防松措施,無須在螺母與部件之間裝上熱處理硬化的墊圈。
●振動結構和所有連接的可運行部件(例如,彈簧等),必須能夠正常運行。振動篩的任何部分均不應碰撞固定的部件(例如,溜槽,平臺),也不應在有聚集送料狀態下進行工作。
●要經常地檢查篩板并及時地清理粘附物料。要在發生完全失效之前進行修復或更換磨損的篩板模塊或松動的篩板模塊以防止損壞其它篩機部件或其他相關設備。
●及時更換損壞的彈簧。除了處理不當或在彈簧圈中堆積物料之外,在正常情況下,彈簧具有很長使用壽命,一個彈簧出現故障可表明整套彈簧接近了使用期限。我們建議:如果發現一個彈簧有故障,那么,要更換在該支承部位的整套彈簧。
●在每次換篩板時,要檢查側板、橫梁、篩板支承軌(若有)和連接板。在任何情況下,均要至少每一個月檢查篩板支承軌和連接板。
